您当前位置：首页 - 9磨头卧式磨边机新款
佛山市易角科技有限公司
电话：15813417490杜生
地址：佛山市顺德区伦教街道常教社区创业路北6号之16
作为佛山玻璃机械厂之一的厂家，我们将竭尽全力与您提供优质产品以及完善的售后服务！

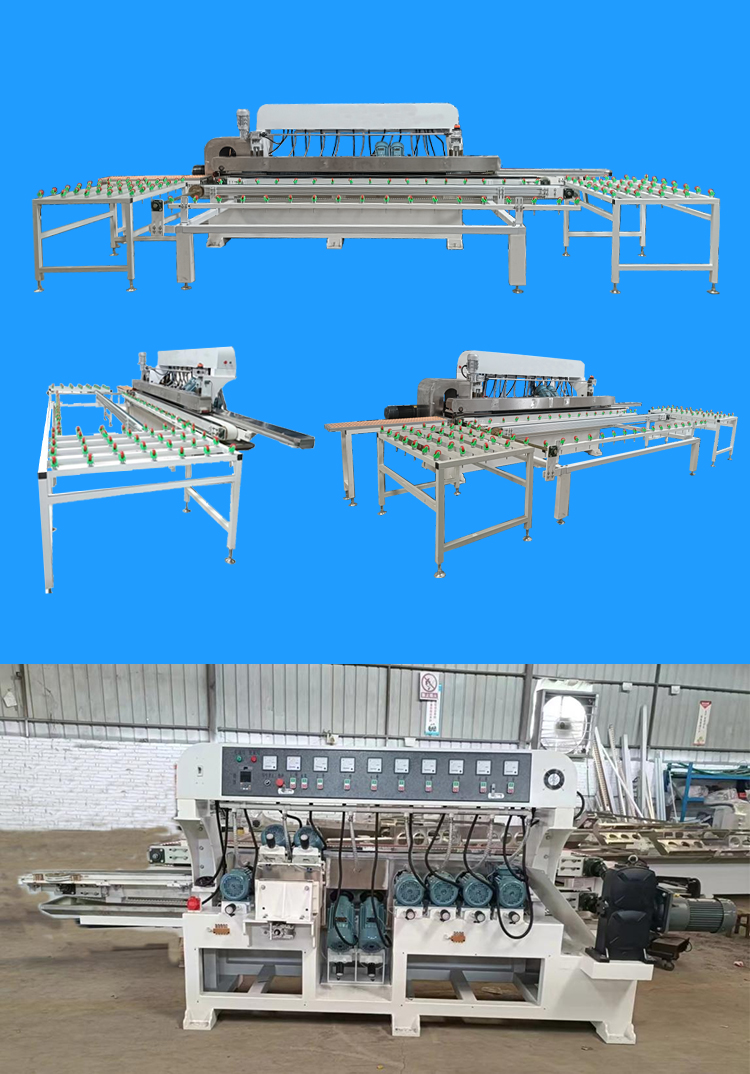

一、设备示例图片（以客户实际订购磨头为准）
二、磨轮配置：
|
编号 |
磨轮位置 |
磨轮名称 |
电机功率 |
型号 |
参数 |
厂家 |
|
1# |
底边轮 |
金刚轮 |
3KW |
150mm |
100# |
优质品牌 |
|
2# |
上倒角 |
树脂轮 |
2.2KW |
150mm |
240# |
优质品牌 |
|
3# |
上倒角 |
抛光轮 |
2.2KW |
150mm |
10S40 |
优质品牌 |
|
4# |
下倒角 |
树脂轮 |
2.2KW |
150mm |
240# |
优质品牌 |
|
5# |
下倒角 |
抛光轮 |
2.2KW |
150mm |
10S40 |
优质品牌 |
|
6# |
底边轮 |
树脂轮 |
2.2KW |
150mm |
240# |
优质品牌 |
|
7# |
底边轮 |
抛光轮 |
2.2KW |
150mm |
10S40 |
优质品牌 |
|
8# |
底边轮 |
抛光轮 |
2.2KW |
150mm |
10S60 |
优质品牌 |
|
9# |
底边轮 |
低速轮 |
1.5KW |
150mm |
亮光轮 |
优质品牌 |
|
传动电机 |
|
|
2.2KW |
|
|
优质品牌 |
注：设备磨头种类及数量可根据客户需求进行调整。
三、主要技术参数：
|
序号 |
要求技术项目 |
参数 |
|
1 |
最大加工宽度 |
2500mm（可定制超大大板） |
|
2 |
最小加工宽度 |
60mm*200mm |
|
3 |
玻璃加工厚度 |
3-20mm |
|
4 |
电压 |
380V/50HZ（可定制非标异电压） |
|
5 |
总功率 |
23KW |
|
6 |
电机 |
9个 |
|
7 |
总重量 |
2000kg |
|
8 |
输送速度 |
0.5-4m/min |
|
9 |
电源接线规格 |
接三相电(三根10平方线） |
|
10 |
机身尺寸 |
长4800*宽1200*高1800mm |
|
11 |
占地面积 |
长7200*宽2800*高1700mm |
|
12 |
上下同步带尺寸（mm) |
上同步带75，下同步带100 |
|
13 |
包装外形尺寸 |
长4500*宽1300*高1800mm 1600*1100*1400mm |
四、托架标准配置：（可选配（增加输送梁））
2 个万向轮托架（1200*800），3 条万向轮托架梁，一条同步输送带，一个琉璃条架子
五、适用场景：
楼梯扶手玻璃、平行四边行玻璃、窄边玻璃、栏杆玻璃、大板玻璃、幕墙玻璃、小片玻
璃
八、设备优势：

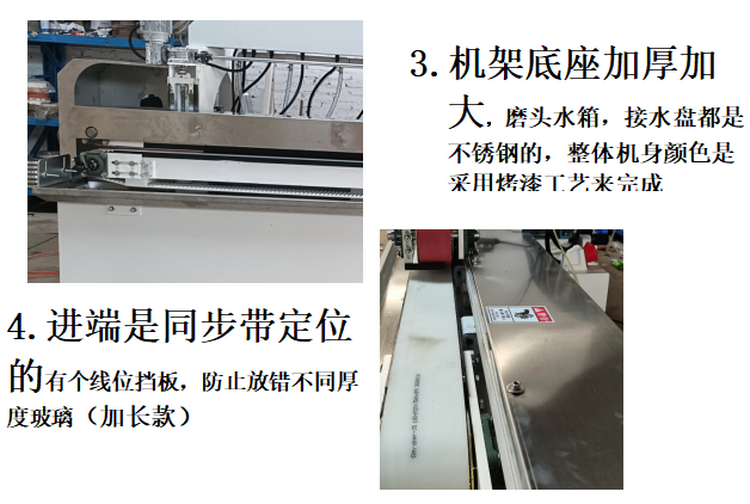

a 、进端定位是同步带定位确保磨出来玻璃不会大小头（市面上进端定位多为靠轮定位和胶条定位）
b 、进端上下输送同步带是加宽，下端同时加长是 50 公分（磨边接触面大可以保证板材不会出现大小头）
c 、进出端皮带下方有安装皮带导轨压板（以此保证皮带不会跑偏，不会出现大小头）

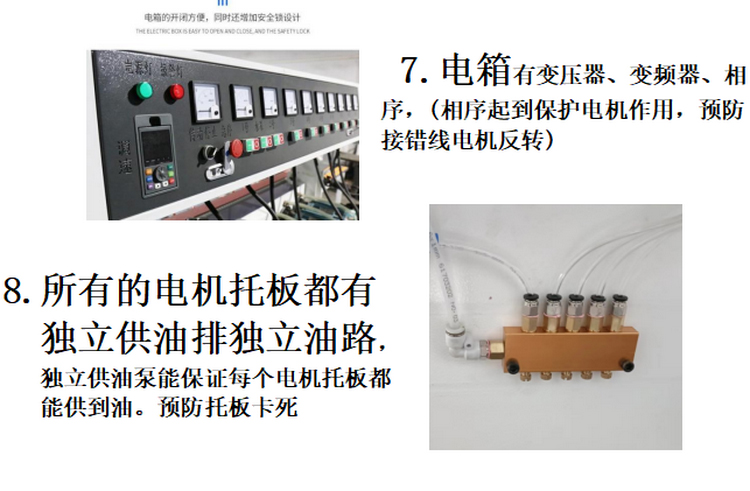

d 、 电箱安装了大功率变压器保护电器，安装相序保护电机，在相序方向不对是红灯，预防电机反转导致磨轮脱落飞出，预防安全隐患
e 、同步带底下导轨板是不锈钢材质
f 、大托架子和一条同步输送带（同步输送大板不容易出大小头）
g 、每个磨头拥有两根万向水管，可以保证充足的出水量以达到磨边中玻璃不被烧伤
h 、控制面板和手柄在同一方向，方便操作调节（看电流表）

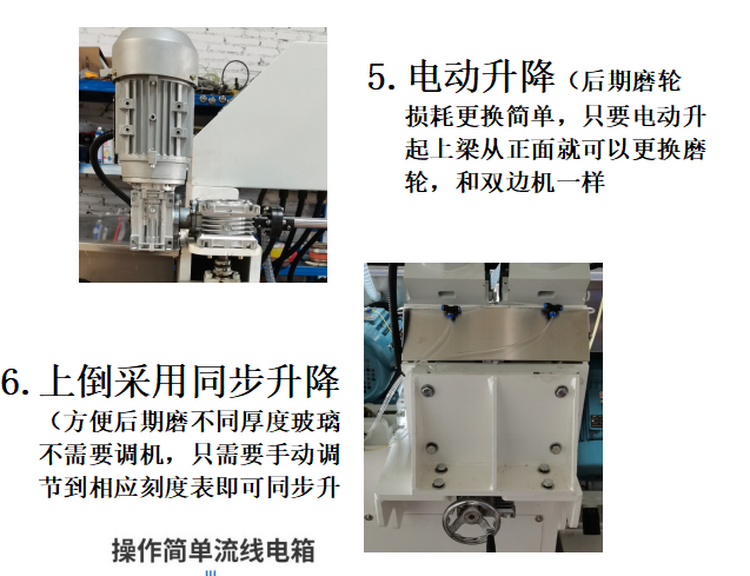

i 、上带同步升降（玻璃压紧的更紧，可保磨边直线度达到效果更完美）
j、带数字显示表（玻璃厚调节精准度更标准、速度更快）
九、主要电器名称与品牌：
|
序号 |
部件名称 |
材料（产地品牌） |
备注 |
|
1. |
变频器 |
源信 |
|
|
2. |

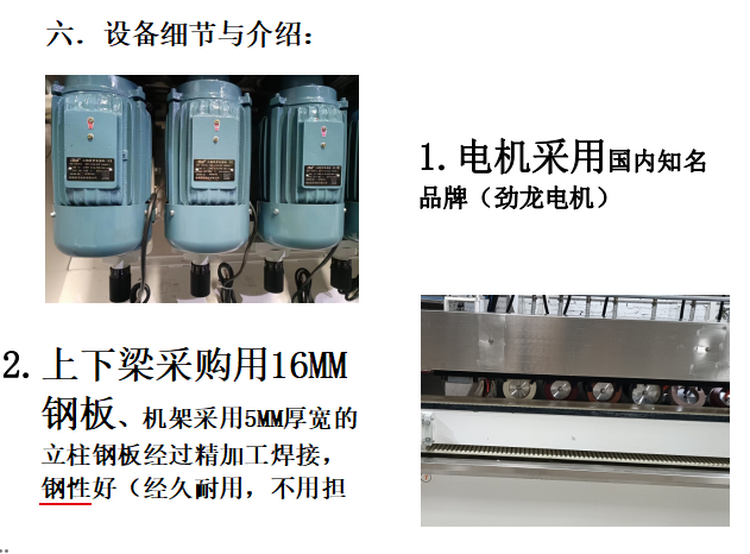

电机 |
劲龙 |
|
|
3. |
交流接触器 |
正泰 |
|
|
4. |
热继电器 |
正泰 |
|
|
5. |
水泵 |
劲龙 |
|
注：此为标准装置，如有改变均在同等的质量以上的情况更改。
