产品详细：

11磨头卧式直边机（高配款）楼梯扶手技术参数与配置

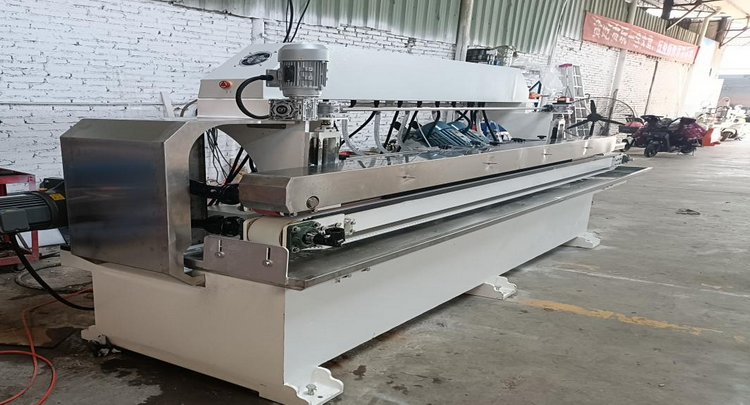

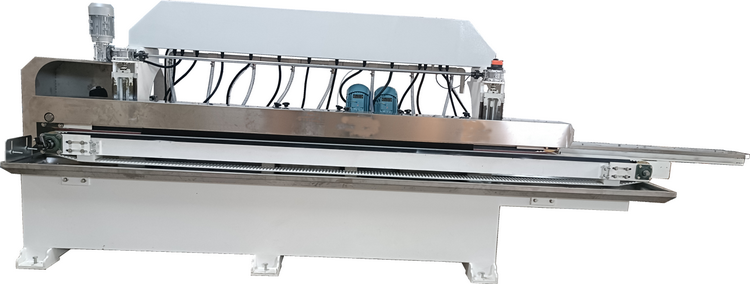

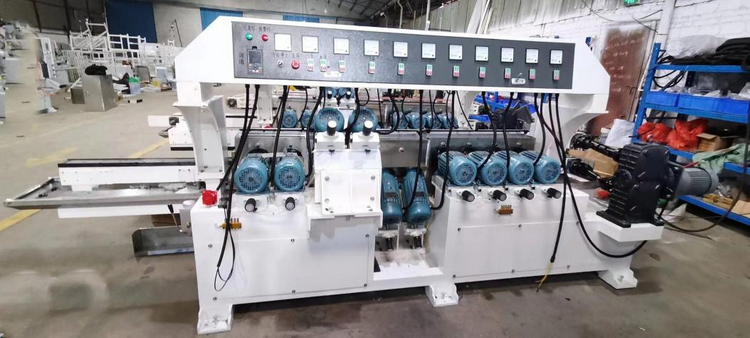

　一、设备示例图片（以客户实际订购磨头为准）

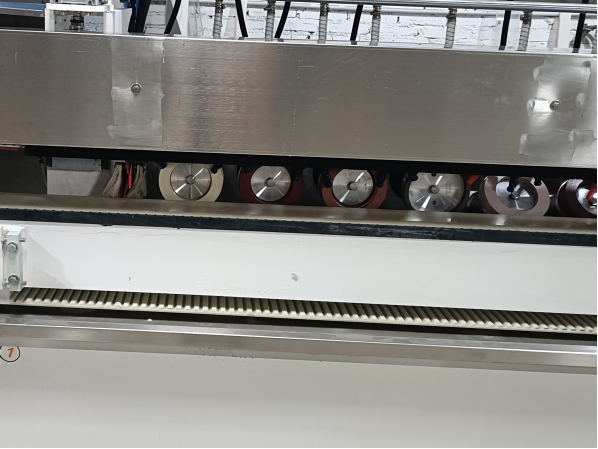

二、磨轮配置：

1 号	2 号	3 号	4 号	5 号	6 号	7 号	8 号	9号	10 号	11号
#100	150#	180#	10S40	180#	10S40	180#	180#	10S40	10S60	亮光轮
金刚轮	金刚轮	树脂轮	抛光轮	树脂轮	抛光轮	树脂轮	树脂轮	抛光轮	抛光轮	低速亮光轮



注：设备磨头种类及数量可根据客户需求进行调整。





1.5kw（1个）	2.2kw (5 个) 3kw（1 个）
底边（1 号）电机	3kw 金刚轮
底边（2 号）电机	2.2kw 金刚轮
上倒（3 号）电机	2.2kw 树脂轮
上倒（4 号）电机	2.2kw 水松轮
下倒（5 号）电机	2.2kw 树脂轮
下倒（6 号）电机	2.2kw 水松轮
底边（7 号）电机	2.2kw 树脂轮
底边（8 号）电机	2.2kw 树脂轮
底边（9 号）电机	2.2kw 水松轮
底边（10号）电机	2.2kw 水松轮
底边（11 号）电机	1.5kw 低速亮光轮
传动电机	2.2 kw   (1 个）





三、主要技术参数：



型号：11磨头玻璃卧式直边机



最大加工宽度：2500mm（可定制超大大板）



最小加工宽度：60mm*200mm



玻璃加工厚度:3-20mm

电压：380V/50HZ（可定制非标异电压）



总功率：27KW



电机：11个



总重量：2600kg



输送速度: 0.5-3m/min



外形尺寸：长5200*宽1200*高1700mm



电源接线规格：接三相电（三根 10 平方线以上）



包装外形尺寸：主机：长4800*宽2800*高1700mm 一件 架子：1200*1100*1400mm一件



占地面积：长7600*宽2800*高1700mm



上下同步带尺寸（mm)：上同步带 75，下同步带 100



四、托架标准配置：（可选配（增加输送梁））

2 个万向轮托架（1200*800），2 条万向轮托架梁，一条同步输送带，一个琉璃条架子





五、适用场景：

楼梯扶手玻璃、平行四边行玻璃、窄边玻璃、栏杆玻璃、大板玻璃、幕墙玻璃

六、设备细节与介绍：

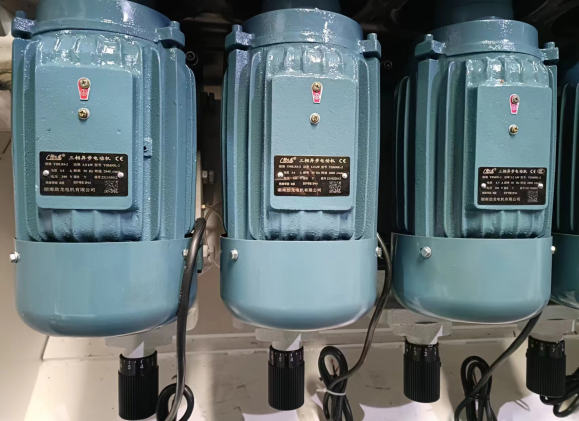

1.电机采用国内知名品牌（劲龙电机）

2.上下梁采购用16MM钢板

机架采用5MM厚宽的立柱钢板经过精加工焊接，钢性好（经久耐用，不用担心会变形）

3.机架底座加厚加大，磨头水箱，接水盘都是不锈钢的，整体机身颜色是采用烤漆工艺来完成

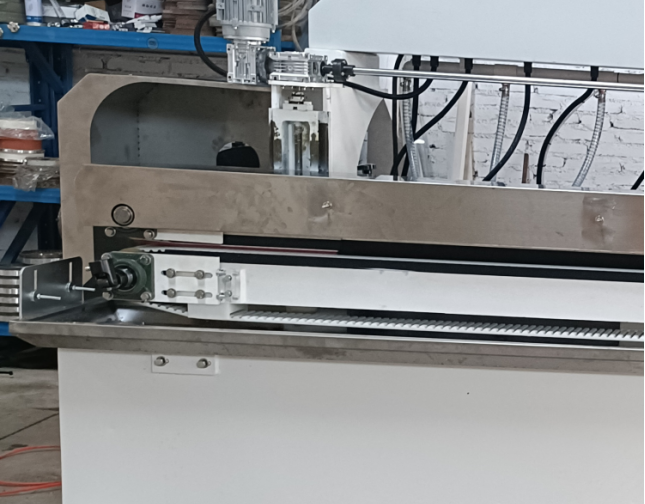

4.进端是同步带定位的，有个线位挡板，防止放错不同厚度玻璃（加长款）

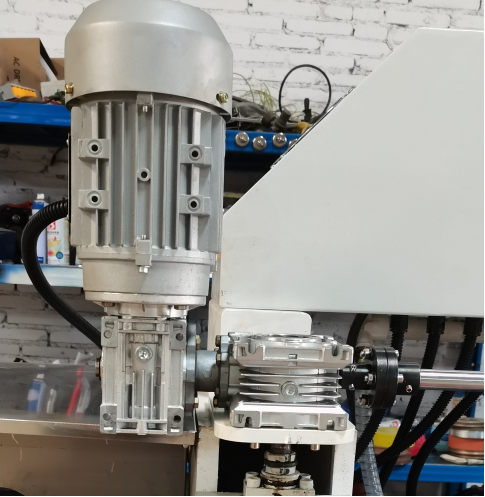

5.电动升降（后期磨轮损耗更换简单，只要电动升起上梁从正面就可以更换磨轮，和双边机一样

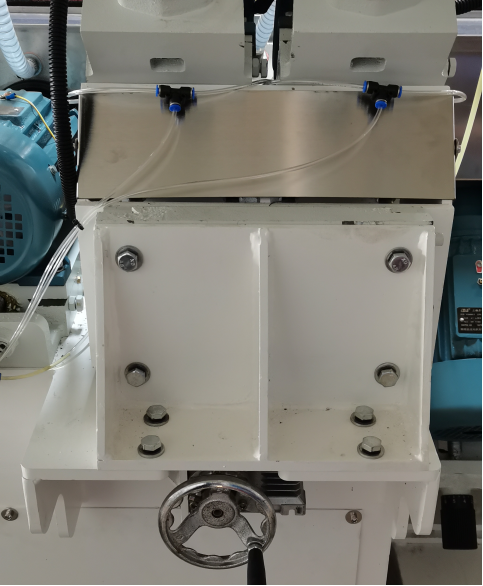

6.上倒采用同步升降（方便后期磨不同厚度玻璃不需要调机，只需要手动调节到相应刻度表即可同步升降）

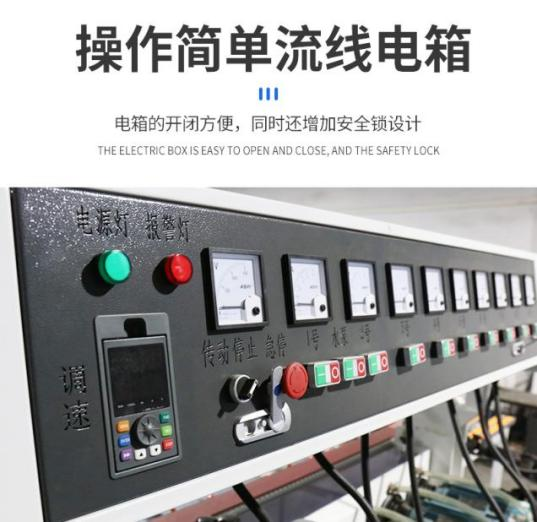

7.电箱有变压器、变频器、相序，(相序起到保护电机作用，预防接错线电机反转)

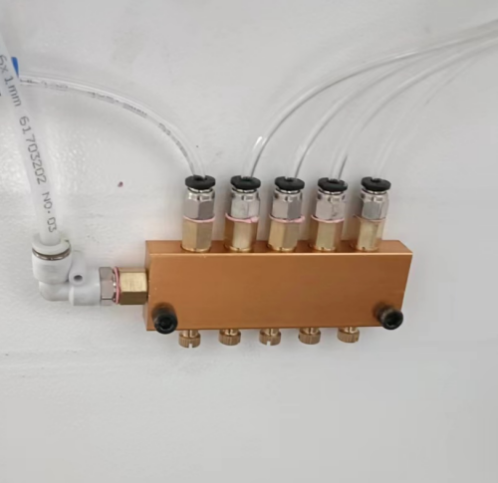

8.所有的电机托板都有独立供油排独立油路，独立供油泵能保证每个电机托板都能供到油。预防托板卡死

八、设备优势：



a 、进端定位是同步带定位确保磨出来玻璃不会大小头（市面上进端定位多为靠轮定位和胶条定位）

b 、进端上下输送同步带是加宽，下端同时加长是 50 公分（磨边接触面大可以保证板材不会出现大小头）

c 、进出端皮带下方有安装皮带导轨压板（以此保证皮带不会跑偏，不会出现大小头）

ｄ、 电箱安装了大功率变压器保护电器，安装相序保护电机，在相序方向不对是红灯，预防电机反转导致磨轮脱落飞出，预防安全隐患

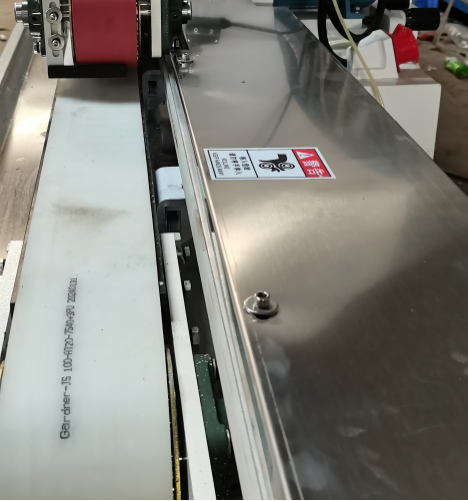

ｅ 、同步带底下导轨板是高分子耐磨橡胶材质

ｆ 、大托架子和一条同步输送带（同步输送大板不容易出大小头）

ｇ 、每个磨头拥有两根万向水管，可以保证充足的出水量以达到磨边中玻璃不被烧伤

ｈ 、控制面板和手柄在同一方向，方便操作调节（看电流表）

ｉ 、上带同步升降（玻璃压紧的更紧，可保磨边直线度达到效果更完美）

ｊ 、带数字显示表（玻璃厚调节精准度更标准、速度更快）
