作为佛山玻璃机械厂之一的厂家，我们将竭尽全力与您提供优质产品以及完善的售后服务！
二、磨轮配置：
|
编号 |
磨轮位置 |
磨轮名称 |
电机功率 |
型号 |
参数 |
厂家 |
|
1# |
底边轮 |
金刚轮 |
3KW |
150mm |
100# |
易角品牌 |
|
2# |
底边轮 |
金刚轮 |
2.2KW |
150mm |
150# |
易角品牌 |
|
3# |
上倒角 |
树脂轮 |
2.2KW |
150mm |
240# |
易角品牌 |
|
4# |
上倒角 |
抛光轮 |
2.2KW |
150mm |
10S40 |
易角品牌 |
|
5# |
上倒角 |
低速轮 |
1.5KW |
150mm |
亮光轮 |
易角品牌 |
|
6# |
下倒角 |
抛光轮 |
2.2KW |
150mm |
240# |
易角品牌 |
|
7# |
下倒角 |
树脂轮 |
2.2KW |
150mm |
10S40 |
易角品牌 |
|
8# |
下倒角 |
低速轮 |
1.5KW |
150mm |
亮光轮 |
易角品牌 |
|
9# |
底边轮 |
树脂轮 |
2.2KW |
150mm |
240# |
易角品牌 |
|
10# |
底边轮 |
树脂轮 |
2.2KW |
150mm |
240# |
易角品牌 |
|
11# |
底边轮 |
抛光轮 |
2.2KW |
150mm |
10S40 |
易角品牌 |
|
12# |
底边轮 |
抛光轮 |
2.2KW |
150mm |
10S60 |
易角品牌 |
|
13# |
底边轮 |
低速轮 |
1.5KW |
150mm |
亮光轮 |
易角品牌 |
|
传动电机 |
|
|
2.2KW |
|
|
巨弘品牌 |
注：设备磨头种类及数量可根据客户需求进行调整。
三、主要技术参数：
|
序号 |
要求技术项目 |
参数 |
|
1 |
型号 |
YJD-13320 |
|
2 |
最大加工宽度 |
2500mm（可定制超大大板） |
|
3 |
最小加工宽度 |
60mm*200mm |
|
4 |
玻璃加工厚度 |
3-20mm |
|
5 |
电压 |
380V/50HZ（可定制非标异电压） |
|
6 |
总功率 |
30KW |
|
7 |
电机 |
13个 |
|
8 |
总重量 |
3200kg |
|
9 |
输送速度 |
0.5-4m/min |
|
10 |
电源接线规格 |
接三相电(三根16平方线） |
|
11 |
机身尺寸 |
长6000*宽1200*高1800mm |
|
12 |
占地面积 |
长7700*宽2800*高1800mm |
|
13 |
上下同步带尺寸（mm) |
上同步带75，下同步带100 |
|
14 |
包装外形尺寸 |
长5600*宽1300*高1800mm 1600*1100*1400mm |
四、托架标准配置：（可选配（增加输送梁））
2 个万向轮托架（1200*800），3 条万向轮托架梁，一条同步输送带，一个琉璃条架子
五、适用场景：
楼梯扶手玻璃、平行四边行玻璃、窄边玻璃、栏杆玻璃、大板玻璃、幕墙玻璃
九、设备优势：

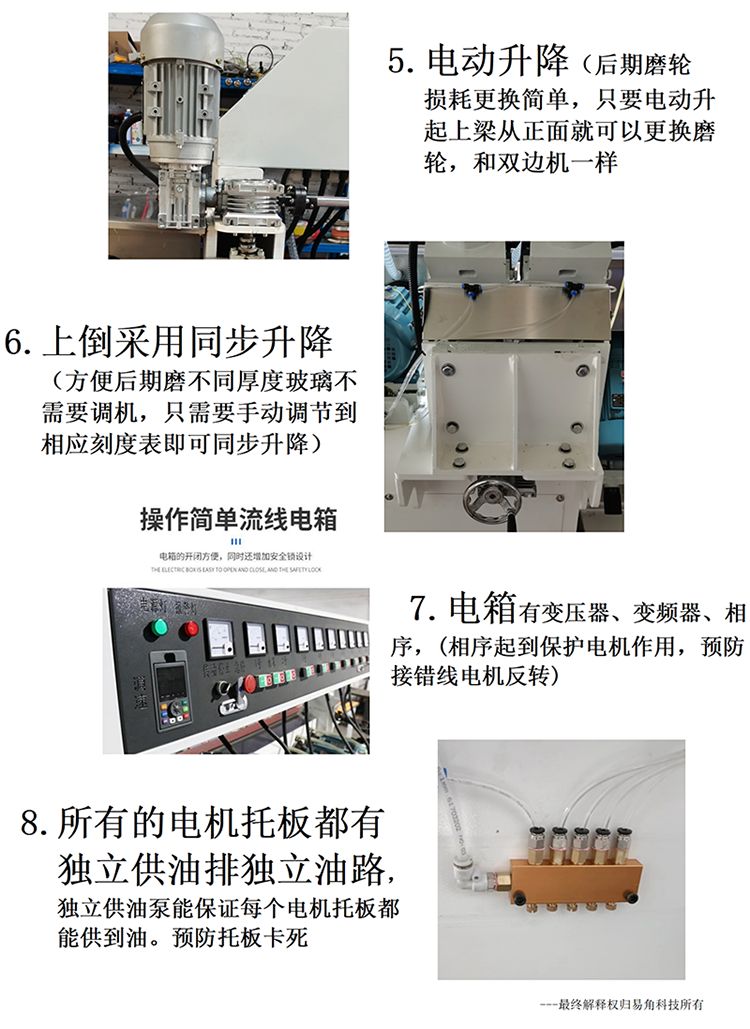

1. 手动升降改为电动升降（后期磨轮损耗更换简单，只要电动升起上梁从正面就可以更换磨轮）。
2. 上下梁3个面是用数控铣出来的工艺，导轨板是独立的，用螺丝锁在梁上，后期导轨板有磨损需要更换简单，只需拆螺丝直接换导轨板，不需要拆整条梁寄回。
3. 整体机身颜色是采用烤漆工艺来完成。
4. 上倒采用同步升降（方便后期磨不同厚度玻璃不需要调机，只需要手动调节到相应刻度表即可同步升降）。
5. 电机拖板是采用双边机、斜边机、精密托板，（不是木工的简易托板）（这种托板后期调试容易比较顺畅，没有间隙精度高，电机不会串动，木工机械托板相对而言就比较简单，丝杆的牙太粗、没有轴承，调的不好会有间隙，抛光不稳定）。
6. 所有的电机托板都有独立供油排，独立油路，独立供油泵。能保证每个电机托板都能供到油。预防托板卡死
7. 电箱有变压器、变频器、相序，(相序起到保护电机作用，预防接错线电机反转)

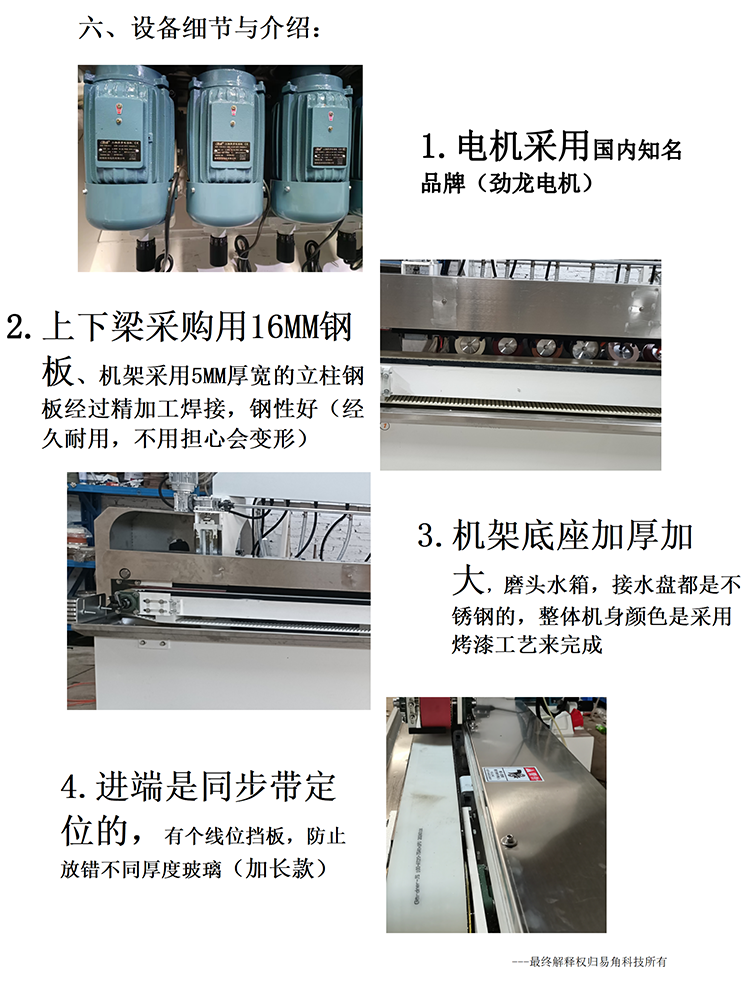

8. 电机采用国内知名品牌（劲龙电机）
9. 上下梁采用5厘宽的立柱16厚度的方管用钢构加筋，经过退火处理后精加工焊接后烤漆在拿回来安装，刚性好，（经久耐用，不会变形）
10. 机架底座加厚加大
11. 水箱，接水盘都是不锈钢的
12. 进端是同步带定位的
13. 同步带采用硬压硬优质材料，进口钢丝，国内知名品牌科鑫
14.机架用80*80*5mm方管焊接而成
15.每个磨头拥有两根万向水管，可以保证充足的出水量以达到磨边中玻璃不被烧伤
16.、控制面板和手柄在同一方向，方便操作调节（看电流表）
17.上带同步升降（玻璃压紧的更紧，可保磨边直线度达到效果更完美）
18.带数字显示表（玻璃厚调节精准度更标准、速度更快）
