产品详细：

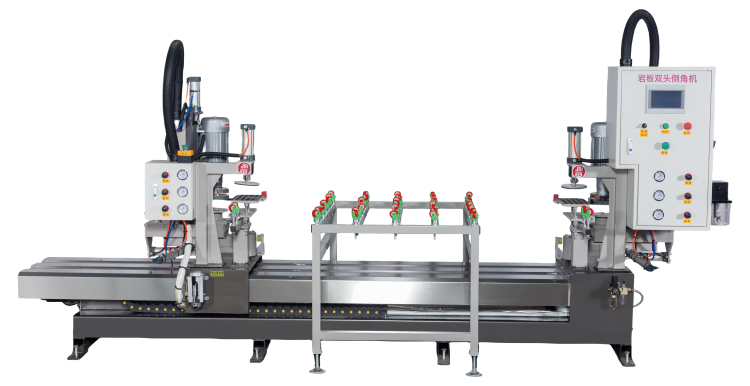

YJD - 2500气动双头倒角机

产品介绍:
　　　YJD-2500 型气动双头倒角机，是在单头倒角机的基础上改进的

优良设备。根据数控 编程，用气动装置可以实现粗磨抛光一体完成

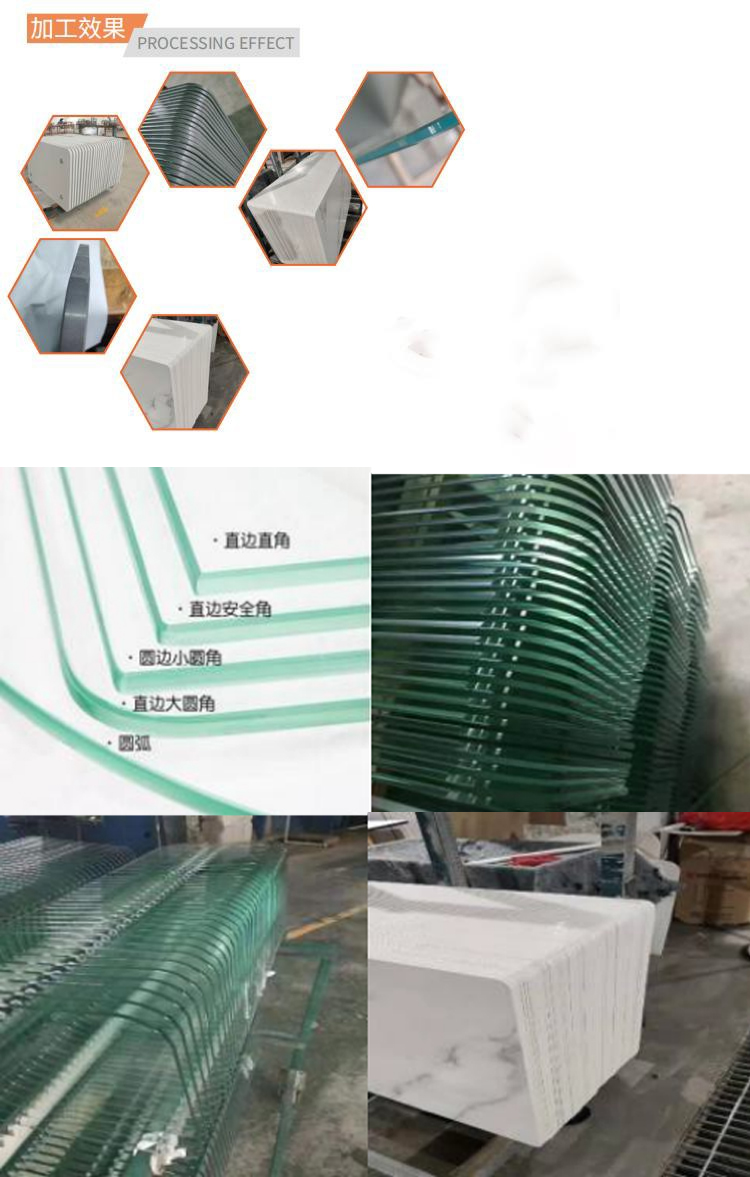

的设备，R 角的大小可以从 5~50mm 可更 换角度磨具，在家具、家电

玻璃、淋浴房、岩板餐桌、岩板浴室柜等等的加工上广泛应用。

设备跟机配件明细:

1.工具箱一套 (注：活动扳手一把、十字螺丝刀一把、17-19、12-14
开口一把、内六角扳手一套) ；

2. R5-R50mm,两套 R 角磨具 (注：任意两个角度一套为两件) ；

3.一套磨轮 (注：两个 5mm 金刚轮两个抛光轮两个)

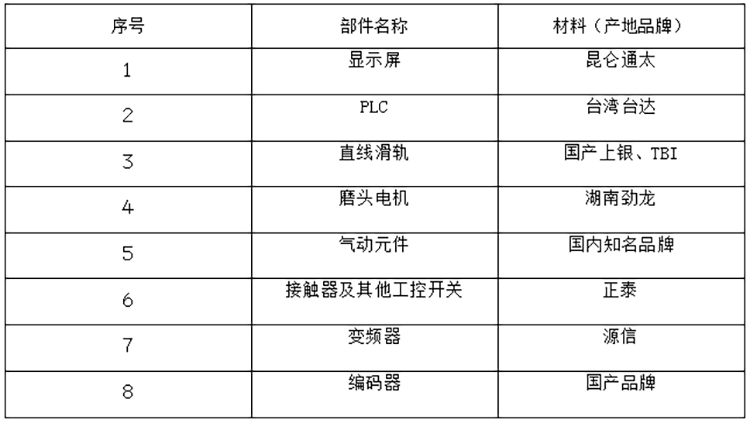

主要配置表：

安装及操作说明

1. 水 (自来水) ， 电 (3×4 平方毫米线) ，气 (8mm/12mm 气管) ，开启控制电箱开关置 1 ， 手 动 模 式点击磨头电机开看看电机旋转方向是否和电机上的一致 {若不一致调下主电源的 任意两根线方可。

2. 插入主气管保证机器气路畅通如图所示；检查信息监控画面指示灯是否正常手动/自动切换、 固 边 电机进信号、固边摆架原点、活边电机进信号、活边摆 架原点、急停为红点其他为白 点为正常方可启动。

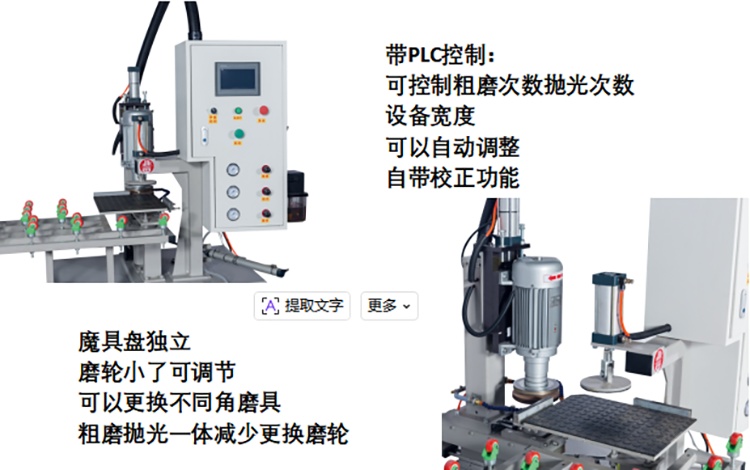

3. 设定粗磨次数 1--99、抛光次数 1-99； (注：调试时抛光设为 0) 。

4. 打开自动模式设定合适的开合宽度，放入玻璃 按下启动键操作完成。

5. 设定好参数直接按启动键方可磨玻璃/岩板。

重要注意事项

1.主电源电压与机器一直 380V50HZ
2.电机旋转方向是否与电机箭头一致
3.未放玻璃严禁设置抛光次数必须为 0
4.调试前把粗磨设为 2 抛光设为 0 调试确定设备正常再放玻璃使用
5.主气压保证在 0.6~0.8 气压，检查粗磨气压 0.3-0.4,抛光气压 0.1-0.2，摆架气压 0.4-0.6 为基准
6.丝杆导轨注意加油{电机滑板注意加油}有加油标签{加油时间约 7 天加一次}

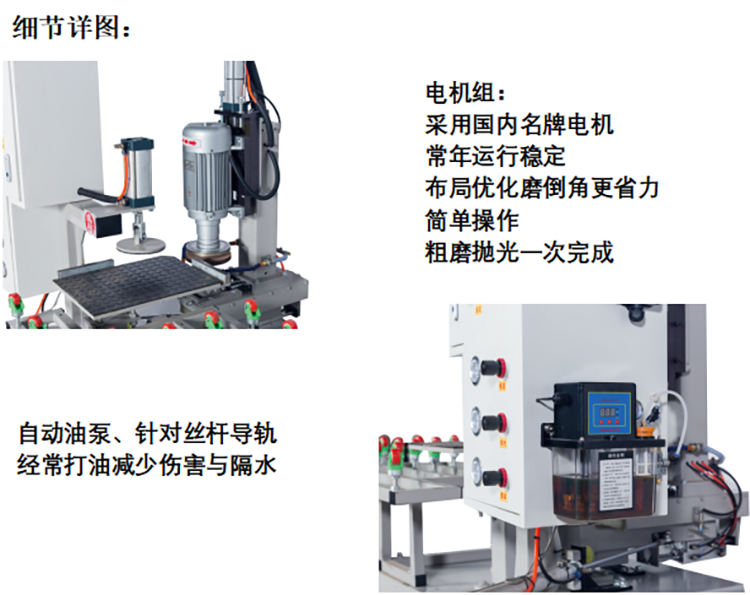

7.电箱旁边的油泵，2 分钟打一次油，确保油充足
